Dupa stabilirea corecta a cotelor si configurarea ruloului, urmeaza montajul propriu-zis. Pregatirea ghidajelor, realizarea gaurii de trecere pentru snur, fixarea ruloului si reglarea sistemului de actionare trebuie facute in ordinea potrivita si cu atentie la detaliile care pot influenta functionarea ulterioara. Procedura difera in anumite puncte in functie de actionarea manuala sau electrica, dar si de configuratia tamplariei.
Cum se pregatesc ghidajele pentru montaj?
Cum se stabileste gaura de trecere pentru snur?
Cum se monteaza arcul de trecere prin tamplarie?
Cum se ataseaza ghidajele si se fixeaza ruloul?
Cum se conecteaza un rulou electric si se memoreaza telecomanda?
Cum se regleaza capetele de cursa ale motorului?
Cum se stabileste corect limita superioara?
Cum se regleaza limita inferioara?
De ce sunt folosite lamele neperforate in partea superioara?
Ce se intampla daca motorul intra in protectie termica?
Cum se monteaza tabachiera pentru ruloul manual?
Cum se manevreaza corect un rulou manual cu snur?
Ce verificari se fac la finalul montajului?

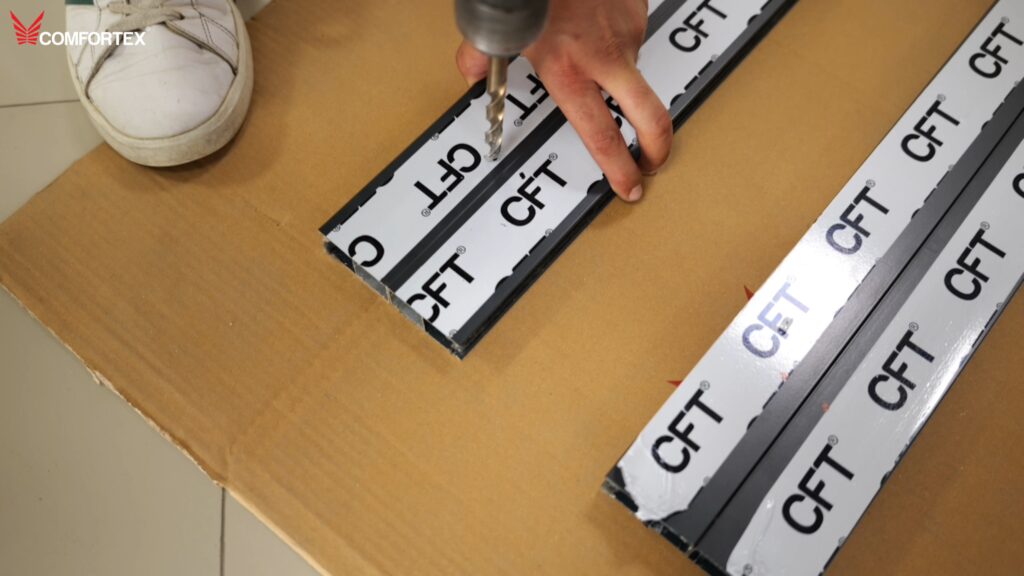

Cum se pregatesc ghidajele pentru montaj rulouri exterioare?
Inainte de inceperea efectiva a montajului trebuie stabilite gaurile prin care vor trece suruburile de fixare. Ghidajele se pregauresc cu un burghiu de 10 mm, iar pozitionarea gaurilor se face in functie de lungimea si configuratia lor.
In cazul unei ferestre este recomandat sa existe minimum doua puncte de fixare pentru fiecare ghidaj:
- prima gaura se realizeaza la aproximativ 10 cm de la partea superioara a ghidajului in jos;
- a doua se realizeaza la aproximativ 10 cm de la partea inferioara in sus.
Distanta de 10 cm se masoara de la capatul ghidajului, nu de la capatul ruloului.
In cazul unei usi se recomanda trei puncte de fixare. Se pastreaza gaurile de la aproximativ 10 cm fata de cele doua capete si se adauga o fixare intermediara.
Daca avem o configuratie cu fereastra si usa, cunoscuta si ca „tip pistol”, pozitionarea gaurilor poate fi adaptata si pentru un aspect mai uniform. Gaurile ghidajelor aferente usii si ferestrei pot fi realizate la acelasi nivel, astfel incat punctele de fixare sa fie aliniate.
Pregaurirea se face dupa ce ghidajele sunt asezate si aliniate. Un detaliu important tine de constructia profilului. Ghidajul are zona cu perii, prin care culiseaza covorul de lamele, dar si o zona denumita in practica „camera moarta”. Gaura de 10 mm trebuie realizata pe centrul acestei camere.
Se gaureste numai primul strat de aluminiu. Burghiul nu trebuie lasat sa treaca prin cel de-al doilea strat. Capul surubului de fixare va ramane ulterior in interiorul camerei moarte, iar la final gaura va putea fi mascata.

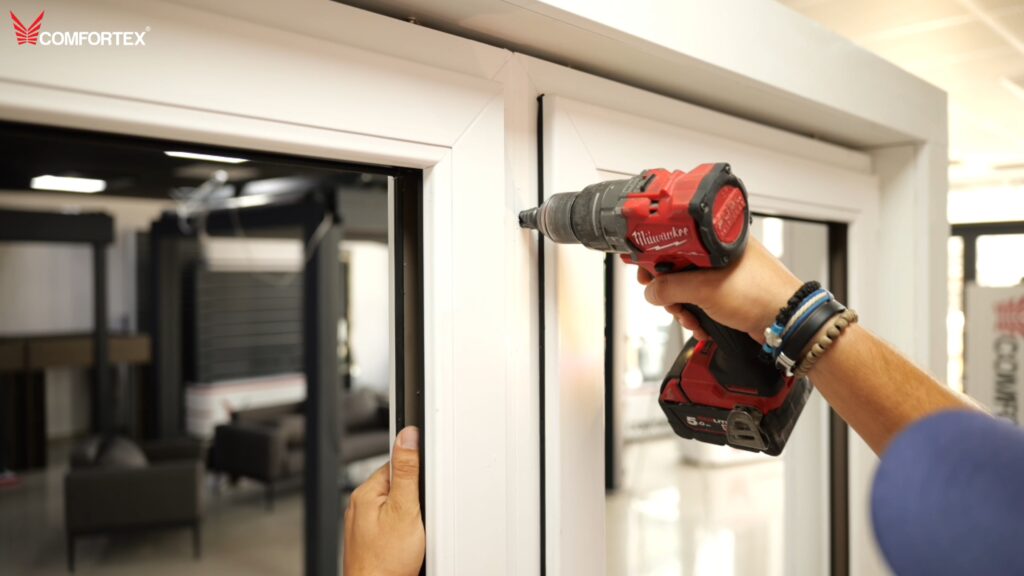

Cum se stabileste gaura de trecere pentru snur?
Pentru un rulou cu actionare manuala trebuie realizata trecerea snurului din cutia ruloului prin tamplarie catre interior.
Pozitia gaurii se stabileste pornind de la locul in care snurul iese din caseta. Pentru aceasta sunt necesare doua masuratori:
- distanta de la partea superioara a casetei pana la centrul gaurii;
- distanta de la capatul ruloului pana la centrul acesteia.
Sa luam un exemplu in care obtinem 155 mm pe inaltime si 83 mm pe latime. Aceste cote sunt transferate pe tamplarie pentru a marca punctul prin care trebuie realizata trecerea.
La interior se verifica din nou pozitia pe inaltime. Pe latime, un criteriu important este locul in care va fi montata rola pentru snur. Aceasta trebuie pozitionata astfel incat sa nu afecteze deschiderea si inchiderea ferestrei.
Pentru realizarea gaurii sunt necesare:
- un burghiu de 6 mm;
- un burghiu de 10 mm;
- freza pentru largirea gaurii.
Prima data se gaureste aproximativ jumatate din grosimea ferestrei cu burghiul de 6 mm. Cealalta jumatate se gaureste din exterior. Apoi se foloseste burghiul de 10 mm pentru a uni cele doua gauri, iar la exterior gaura este largita cu freza.
Realizarea gaurii din ambele directii permite obtinerea traseului necesar pentru trecerea sistemului de actionare al unui rulou exterior.

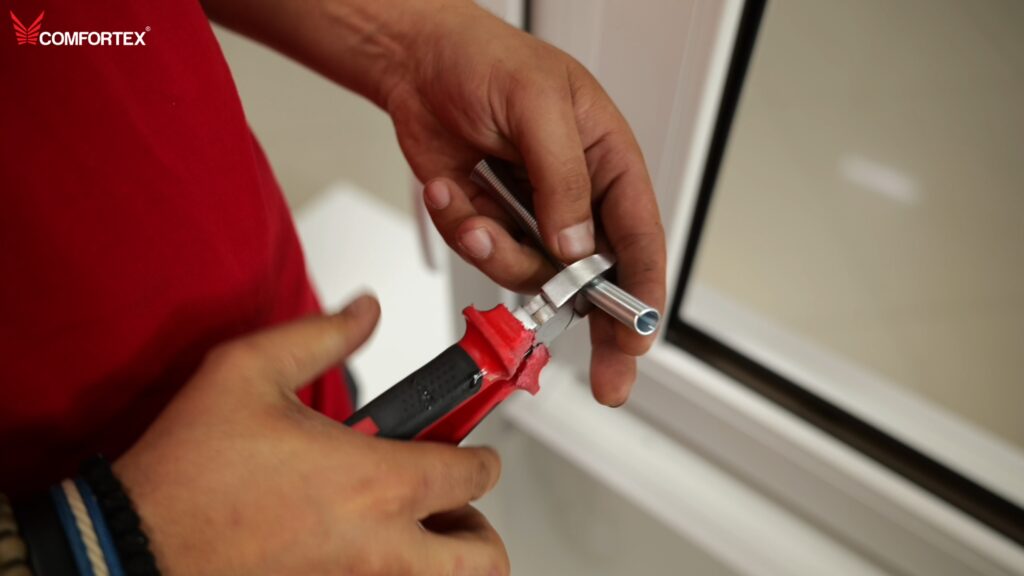

Cum se monteaza arcul de trecere prin tamplarie?
Dupa realizarea gaurii urmeaza montarea arcului prin care va trece snurul. Arcul se introduce din exteriorul ferestrei catre interior, iar palnia acestuia trebuie sa ramana la exterior. Se trage arcul spre interior si se marcheaza punctul pana la care ajunge. Apoi se scoate si se scurteaza la dimensiunea stabilita.
La reintroducerea arcului prin tamplarie trebuie urmarit un detaliu important: spira taiata trebuie sa ramana in partea superioara. Daca muchia rezultata in urma taierii ramane intr-o pozitie nepotrivita, in timp poate deteriora sau chiar rupe snurul care trece prin arc.
Dupa pozitionarea arcului se monteaza rola. Arcul se trage usor spre interior pentru a verifica daca intra corect in aceasta, apoi rola se aduce in pozitia stabilita si se fixeaza cu doua suruburi.

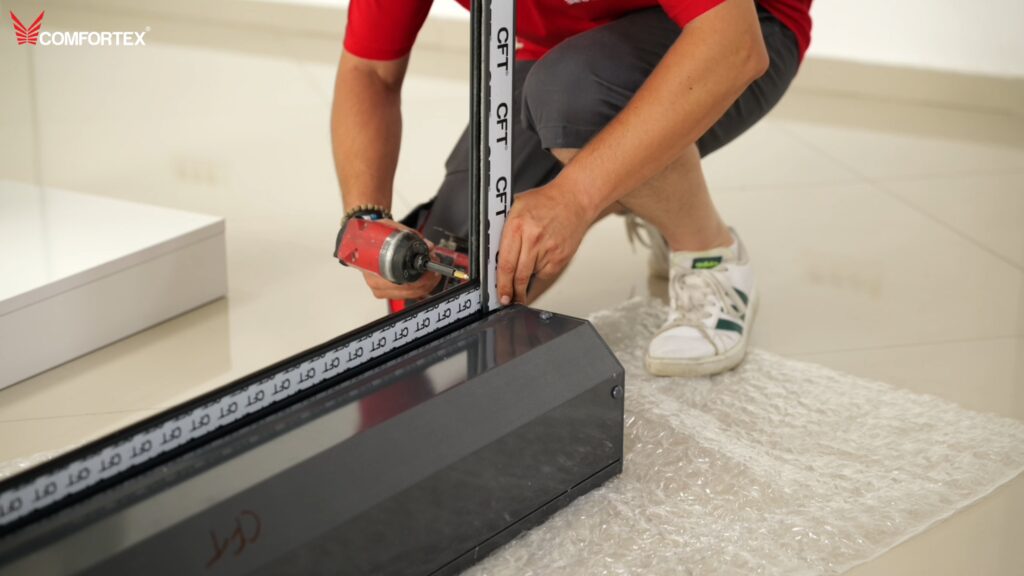

Cum se ataseaza ghidajele si se fixeaza ruloul?
Ghidajele se ataseaza de rulou si se fixeaza pentru ca ansamblul sa poata fi ridicat in siguranta in pozitia de montaj. Manipularea trebuie facuta cu atentie. Ghidajele nu trebuie departate excesiv in partea inferioara, deoarece exista riscul ruperii piciorului capacului lateral.
In cazul actionarii manuale, snurul se introduce prin arcul montat anterior. Pentru ruloul electric se trage si cablul de alimentare.
Inainte de fixarea definitiva se mai face o verificare importanta: snurul care vine din cutia ruloului trebuie sa fie aliniat cu arcul care traverseaza tamplaria. Un traseu incorect poate produce frecare si poate afecta ulterior manevrarea ruloului.
Se verifica si pozitia gaurilor pregatite anterior. Atunci cand avem mai multe ghidaje alaturate, punctele de fixare din partea inferioara trebuie sa fie la acelasi nivel daca aceasta a fost configuratia stabilita pentru montaj.
Abia dupa aceste verificari poate incepe fixarea propriu-zisa a ruloului.

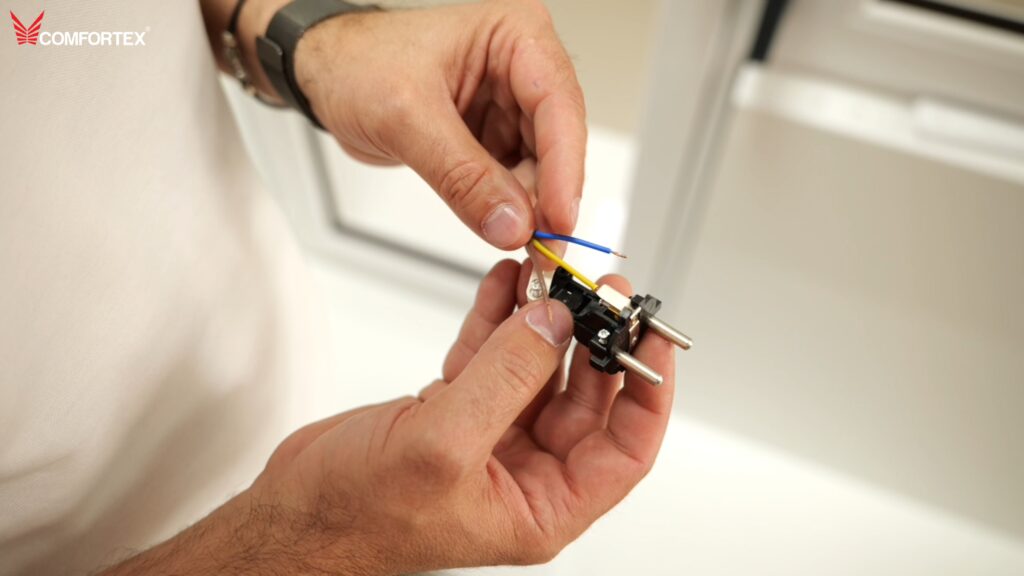

Cum se face legatura pentru montaj rulouri exterioare electrice?
In cazul unui rulou echipat cu motor cu receptor incorporat, cablul de alimentare are trei fire. Conectarea electrica trebuie realizata corespunzator configuratiei motorului si instalatiei electrice.
Dupa alimentarea cu energie, motorul executa un mic recul. Aceasta miscare confirma ca motorul este alimentat.
Urmeaza memorarea telecomenzii. Pentru sistemul Comfortex, procedura presupune apasarea simultana a butoanelor pentru urcare si coborare, urmata de o apasare pe butonul stop. Motorul executa din nou un recul, confirmand memorarea telecomenzii.
La prima coborare, miscarea covorului poate fi usor sacadata. Dupa ce lamelele se asaza, aceasta miscare nu ar trebui sa mai apara.
Urmatoarea etapa consta in reglarea capetelor de cursa, adica stabilirea punctelor in care ruloul trebuie sa se opreasca automat la urcare si la coborare.

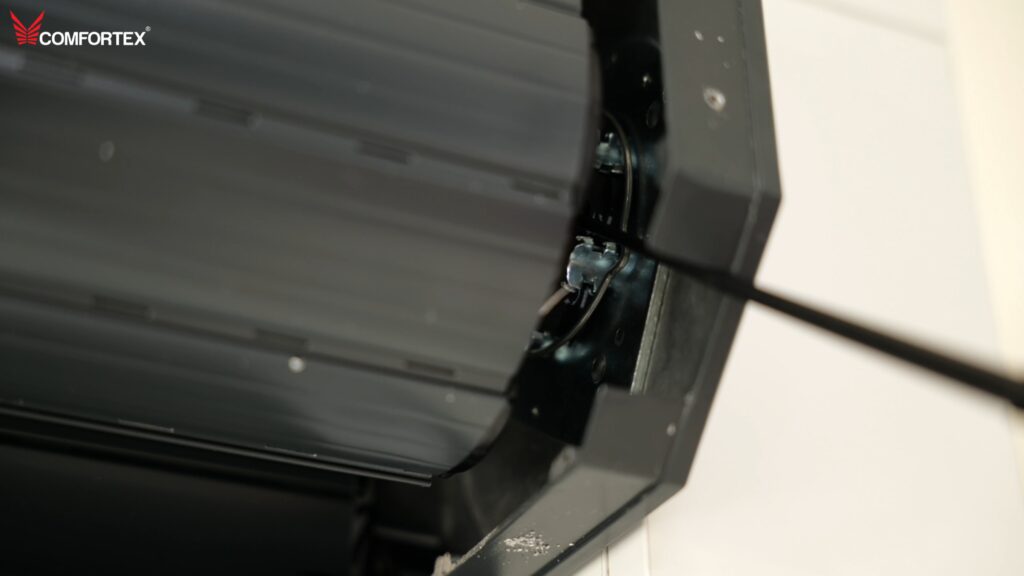

Cum se regleaza capetele de cursa la un montaj rulouri exterioare electrice?
Procedura de reglare depinde de tipul motorului.
In cazul unui motor cu receptor incorporat si limite de cursa mecanice trebuie sa avem acces la capul motorului. Pentru aceasta se indeparteaza capacul de vizitare.
Un motor cu cap mecanic poate fi recunoscut dupa cele doua orificii utilizate pentru reglarea capetelor de cursa. Unul corespunde unei limite, iar celalalt celeilalte. La un motor cu cap electronic, aceste doua orificii nu sunt prezente, reglajul realizandu-se prin sistemul specific motorului.
In cazul reglajului mecanic, langa orificii sunt marcate semnele plus si minus:
- rotirea spre minus micsoreaza numarul de rotatii ale motorului si determina oprirea mai devreme;
- rotirea spre plus mareste numarul de rotatii si permite ruloului sa parcurga o cursa mai lunga.
Este important ca orificiul corespunzator limitei superioare si cel corespunzator limitei inferioare sa fie identificate corect. Pozitia lor nu trebuie presupusa doar dupa orientarea vizuala. Daca motorul este montat pe partea opusa, orificiul care regleaza cursa inferioara poate ajunge, de exemplu, in partea de sus.
Cum se stabileste corect limita superioara?
Ruloul se ridica pana cand motorul se opreste, iar cursa este ajustata treptat din reglaj.
La limita superioara, covorul nu trebuie tras excesiv in caseta. Este recomandat sa ramana un mic joc. Pozitia recomandata este cea in care palnia se afla aproximativ la jumatatea primei lamele din aluminiu cu spuma poliuretanica. Motivul tine inclusiv de comportamentul materialului la temperaturi ridicate. Vara, lamelele se incalzesc si se dilata, ceea ce poate mari diametrul covorului strans in caseta. Daca limita superioara este reglata prea strans, opritorii pot ajunge sa forteze in palnii.
Un mic joc la capatul superior permite ruloului sa functioneze fara aceasta tensiune suplimentara.
Cum se regleaza limita inferioara?
La partea inferioara, reglajul corect poate fi observat dupa pozitia lamelelor si a clemelor.
Daca ruloul se opreste, dar intre lamele raman spatii, covorul trebuie sa mai coboare. Cursa se mareste treptat spre plus pana cand lamelele se inchid complet.
Reglajul nu trebuie dus insa prea departe. Pozitia corecta este cea in care:
- covorul a coborat complet;
- nu mai exista spatii intre lamele;
- clemele sunt usor relaxate.
Daca limita inferioara este reglata astfel incat clemele sa fie trase si tensionate spre partea superioara a casetei, acestea se pot rupe in timp in punctele de prindere.
Dupa reglarea ambelor limite se face o verificare completa. Ruloul este urcat pana la oprirea automata la capatul superior si apoi coborat pana la limita inferioara. In timpul functionarii, ruloul poate fi oprit si in pozitii intermediare.
De ce sunt folosite lamele neperforate in partea superioara?
La rulourile Comfortex, in partea superioara a covorului sunt montate 5 lamele fara perforatii. Rolul lor se observa atunci cand ruloul este coborat complet. Lamelele se inchid, iar absenta perforatiilor din aceasta zona impiedica patrunderea luminii prin partea superioara a covorului.
Aceasta particularitate ofera si o marja suplimentara in situatia in care reglajul capatului de cursa nu este perfect. Chiar daca apare o mica nealiniere la inchidere, zona superioara ramane formata din lamele neperforate.
Ce se intampla daca motorul intra in protectie termica?
Motoarele tubulare pot intra in protectie termica in timpul utilizarii sau al operatiunilor repetate de reglare. In aceasta situatie, motorul trebuie lasat sa revina la temperatura normala de functionare.
Nu poate fi stabilit un timp fix de asteptare. Racirea poate dura, de exemplu, 10 minute, dar poate ajunge si la o ora.
Durata este influentata de mai multi factori, printre care temperatura ambientala si pozitia covorului. Daca intregul covor este ridicat, motorul se afla in interiorul acestuia si se raceste mai greu. Atunci cand covorul este complet coborat, motorul beneficiaza de o ventilatie mai buna si se poate raci mai repede.
Daca motorul a intrat in protectie termica, nu se continua fortarea actionarii. Se asteapta pana cand acesta revine la temperatura la care poate functiona din nou.

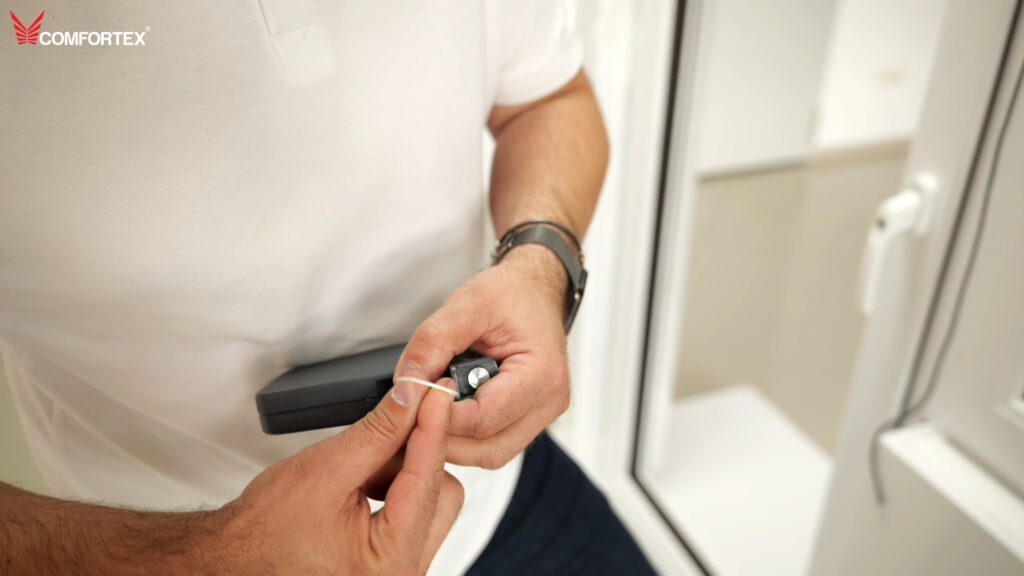

Cum se monteaza tabachiera pentru ruloul manual?
Pentru ruloul actionat manual, ultima parte a montajului include legarea snurului in tabachiera sau automatul de snur.
- Capătul snurului se incalzeste usor si se taseaza. La tabachiera se scoate tablita prevazuta pentru prindere, apoi se realizeaza un lat. Tasarea capatului impiedica latul sa alunece si sa iasa de pe snur.
- Snurul se pozitioneaza apoi pe centrul tabachierei si este lasat sa patrunda in interiorul mecanismului.
- Tabachiera se fixeaza la nivelul dorit, dar pozitia trebuie aleasa si in functie de fereastra. Aceasta nu trebuie sa impiedice deschiderea normala a cercevelei.
Cum se manevreaza corect un rulou manual cu snur?
Modul in care este tras snurul difera intre ridicarea si coborarea ruloului.
- Pentru ridicare, snurul se trage in plan vertical.
- Pentru coborare, snurul se apuca din zona tabachierei, se trage catre interior, in plan orizontal, si se elibereaza treptat.
Diferenta este data de mecanismul de blocare din automat. Daca incerci sa cobori ruloul tragand vertical de snur, blocatorul ramane activ si nu permite eliberarea acestuia. Tragerea catre interior elimina blocarea si permite coborarea usoara a ruloului.

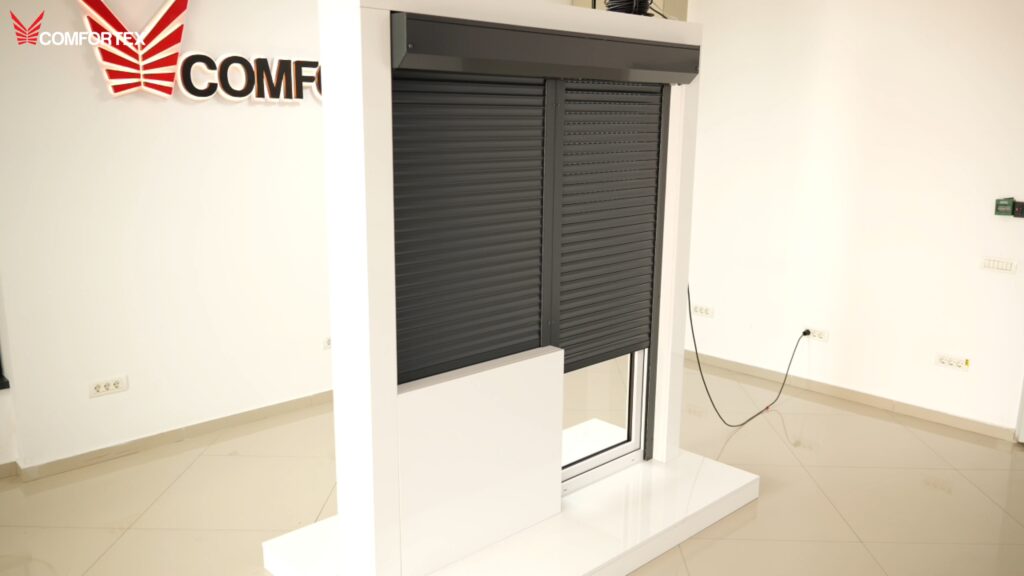

Ce verificari se fac la finalul montajului?
Dupa reglarea si testarea ruloului se monteaza la loc capacul de vizitare si se fixeaza suruburile. La rulourile Comfortex, suruburile sunt prevazute cu capace de mascare. Pe langa rolul estetic, acestea acopera suruburile si reduc expunerea lor directa.
Folia de protectie se indeparteaza de pe capac si de pe ghidaje, iar gaurile de fixare sunt acoperite cu dopurile de mascare de 10 mm.
Inainte ca lucrarea sa fie considerata finalizata, ruloul trebuie actionat pe intreaga cursa. Se verifica urcarea, coborarea si oprirea in pozitiile stabilite, inchiderea completa a covorului si, in cazul actionarii manuale, functionarea corecta a snurului si a tabachierei.
Un montaj corect nu inseamna doar fixarea unor rulouri exterioare pe tamplarie. Pozitia ghidajelor, traseul snurului, reglarea capetelor de cursa si verificarile finale contribuie impreuna la functionarea corecta a sistemului si la evitarea problemelor care pot aparea ulterior.
Pentru varianta video a ghidului de motaj rulouri exterioare, vă invităm pe canalul nostru de Youtube.
